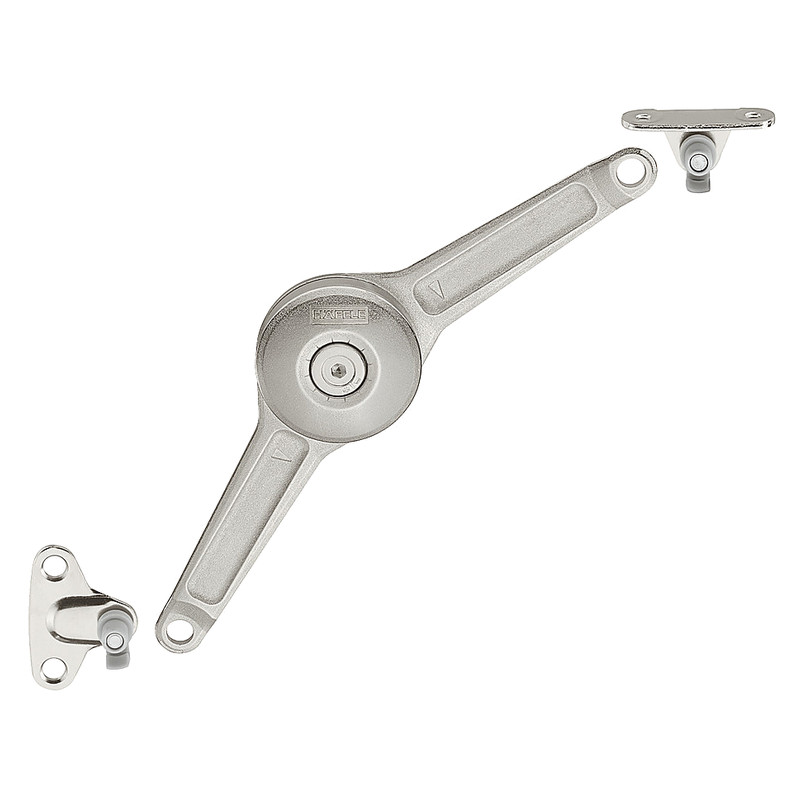

Το Häfele Free Duo Standard είναι ένα μηχανικό κουμπάσο επίπλων, σχεδιασμένο για τον ελεγχόμενο χειρισμό πορτών ντουλαπιών που ανοίγουν είτε προς τα πάνω είτε προς τα κάτω. Συνδυάζει λειτουργικότητα, ανθεκτική κατασκευή και δυνατότητα ρύθμισης της δύναμης, αποτελώντας μια αξιόπιστη επιλογή για ντουλάπια κουζίνας, έπιπλα αποθήκευσης και ειδικές κατασκευές.

Ο ιδιαίτερα συμπαγής σχεδιασμός του περιορίζει τις απαιτήσεις χώρου στο εσωτερικό του ντουλαπιού, ενώ ο μηχανισμός τριβής επιτρέπει την προσαρμογή της λειτουργίας του ανάλογα με το βάρος, τις διαστάσεις και τη φορά ανοίγματος του πορτακιού.

Ρυθμιζόμενη συγκράτηση και πέδηση

Ένα από τα σημαντικότερα πλεονεκτήματα του Häfele Duo Standard είναι η δυνατότητα επιλογής και ρύθμισης της λειτουργίας του.

Ο μηχανισμός διαθέτει δύο βασικές λειτουργίες:

• Λειτουργία συγκράτησης (Locking): Επιτρέπει τη συγκράτηση του πορτακιού σε ενδιάμεσες θέσεις, προσφέροντας μεγαλύτερη ευκολία και έλεγχο κατά τη χρήση.

• Λειτουργία πέδησης (Braking): Προσφέρει ρυθμιζόμενη αντίσταση στην κίνηση του πορτακιού, συμβάλλοντας στο ελεγχόμενο άνοιγμα ή κλείσιμό του, ανάλογα με την εφαρμογή.

Η ρύθμιση πραγματοποιείται με εξάγωνο κλειδί 4 mm (SW4), επιτρέποντας στον τεχνίτη να προσαρμόσει τη συμπεριφορά του μηχανισμού στις απαιτήσεις της κατασκευής.

Ευελιξία εγκατάστασης – Γωνίες 75°, 90° και 110°

Το κουμπάσο υποστηρίζει γωνίες ανοίγματος 75°, 90° και 110°, ανάλογα με τη θέση τοποθέτησης.

Μπορεί να χρησιμοποιηθεί τόσο στην αριστερή όσο και στη δεξιά πλευρά του επίπλου, χωρίς να απαιτείται διαφορετική έκδοση μηχανισμού.

Είναι κατάλληλο για ξύλινα πορτάκια, καθώς και για πορτάκια με πλαίσιο αλουμινίου πλάτους τουλάχιστον 45 mm.

Οι βάσεις στήριξης βιδώνονται στο έπιπλο και στο πορτάκι, ενώ ο μηχανισμός προσαρμόζεται επάνω τους με σύστημα κουμπώματος (clip-on), διευκολύνοντας την εγκατάσταση.

Ανθεκτική κατασκευή και ακρίβεια ρύθμισης

Το σώμα του μηχανισμού κατασκευάζεται από κράμα ψευδαργύρου και οι βάσεις στήριξης από χάλυβα, με προσεγμένο επινικελωμένο φινίρισμα.

Ο μηχανισμός τριβής είναι σχεδιασμένος για αντοχή στη φθορά και διαθέτει μεγάλο εύρος ρύθμισης, προσφέροντας λειτουργική προσαρμογή στις ανάγκες κάθε εφαρμογής.

Επιπλέον, παρέχονται δυνατότητες μικρορύθμισης του πορτακιού ως προς το ύψος, την πλευρική θέση και την κλίση, ώστε να επιτυγχάνεται σωστή ευθυγράμμιση μετά την εγκατάσταση.

Σημαντικές πληροφορίες τοποθέτησης

Η επιτρεπόμενη αντοχή του μηχανισμού εξαρτάται από το ύψος και το βάρος του πορτακιού, τη γωνία ανοίγματος, την επιλεγμένη λειτουργία και τον αριθμό των κουμπάσων.

Για χρήση σε πορτάκι που ανοίγει προς τα κάτω απαιτούνται δύο κουμπάσα. Στη συγκεκριμένη διάταξη απαιτείται επίσης κατάλληλος μαγνήτης συγκράτησης, σύμφωνα με τις οδηγίες της Häfele.

Η λειτουργία πέδησης του κουμπάσου δεν πρέπει να συγχέεται με ένα αυτοτελές σύστημα soft close.

Για την ασφαλή και σωστή λειτουργία απαιτείται η τήρηση των διαστάσεων, των οδηγιών εγκατάστασης και των πινάκων επιτρεπόμενου βάρους του κατασκευαστή.

Η τιμή αφορά ένα (1) κουμπάσο με τις αντίστοιχες βάσεις στήριξης. Οι βίδες στερέωσης δεν περιλαμβάνονται.

Σημείωση φωτογραφιών: Οι φωτογραφίες αποτελούν ενδεικτική απεικόνιση του προϊόντος. Ενδέχεται να παρουσιάζονται μικρές αποκλίσεις στη χρωματική απόδοση, στην απόχρωση και στην εμφάνιση της επιφάνειας λόγω των συνθηκών φωτισμού, της φωτογραφικής λήψης και των ρυθμίσεων ή χαρακτηριστικών της οθόνης. Η απόλυτη ταύτιση της απεικόνισης με το πραγματικό προϊόν δεν είναι τεχνικά εγγυημένη.

• Κατασκευαστής: Häfele

• Σειρά: Free Duo

• Μοντέλο: Duo Standard

• Κωδικός κατασκευαστή: 373.66.612

• Τύπος: Μηχανικό κουμπάσο επίπλων

• Εφαρμογή: Πορτάκια με άνοιγμα προς τα πάνω ή προς τα κάτω

• Ύψος ντουλαπιού: 200–500 mm

• Γωνίες ανοίγματος: 75°, 90°, 110°

• Λειτουργίες: Ρυθμιζόμενη συγκράτηση και πέδηση

• Εργαλείο ρύθμισης: Εξάγωνο κλειδί SW4 (4 mm)

• Υλικό σώματος: Κράμα ψευδαργύρου

• Υλικό βάσεων: Χάλυβας

• Φινίρισμα: Νίκελ

• Τοποθέτηση: Αριστερά ή δεξιά

• Κατάλληλα πορτάκια: Ξύλινα ή με πλαίσιο αλουμινίου πλάτους τουλάχιστον 45 mm

• Απόσταση τοποθέτησης από την ακμή: 37 mm

• Ελάχιστο βάθος εγκατάστασης: 135 mm

• Σύστημα στερέωσης: Βιδωτές βάσεις με κουμπωτό μηχανισμό

• Ρύθμιση ύψους: ±2 mm

• Πλευρική ρύθμιση: +3 / -1 mm

• Ρύθμιση κλίσης: ±1,5°

• Μονάδα πώλησης: 1 τεμάχιο με βάσεις στήριξης

• Βίδες στερέωσης: Δεν περιλαμβάνονται

Προσοχή: Το μέγιστο επιτρεπόμενο βάρος καθορίζεται από τους πίνακες της Häfele και δεν αποτελεί μία σταθερή τιμή για όλες τις εφαρμογές.
